Насосна станція пожежогасіння

Технічні параметри насосних станцій пожежогасіння:

1. На базі горизонтальних або вертикальних насосів:

• Продуктивність насосів до 1300 м3/год
• Тиск до 150 метрів
• Потужність насосів до 150 кВт
• Живлення 3х400 В, 50 Гц
• Клас захисту IP55
• Клас ефективності двигунів IE3

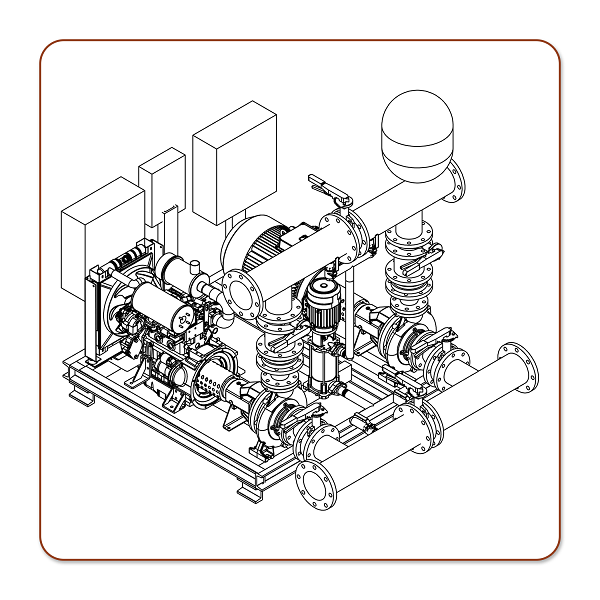

2. На базі електричних насосів або насосів із дизельним приводом:

• Продуктивність насосів до 1300 м3/год
• Тиск до 150 метрів

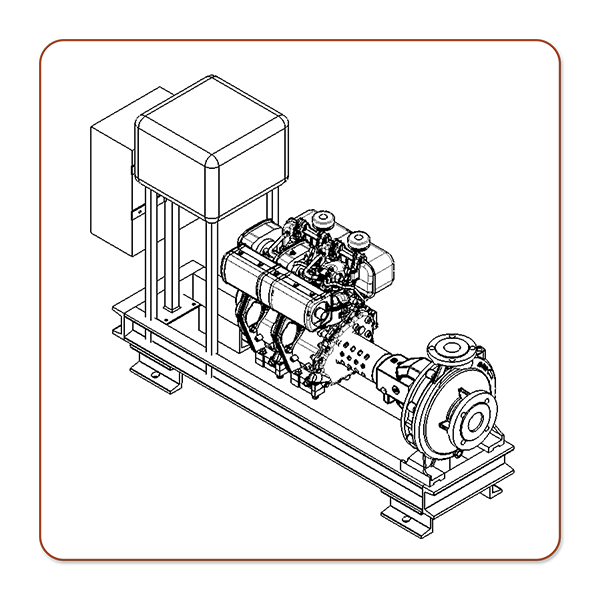

• Потужність насосів до 150 кВт (електричні) та до 145 кВт (з дизельним приводом)
• Живлення 3х400 В, 50 Гц
• Клас захисту IP55
• Клас ефективності двигунів IE3

Комплектація насосних станцій пожежогасіння

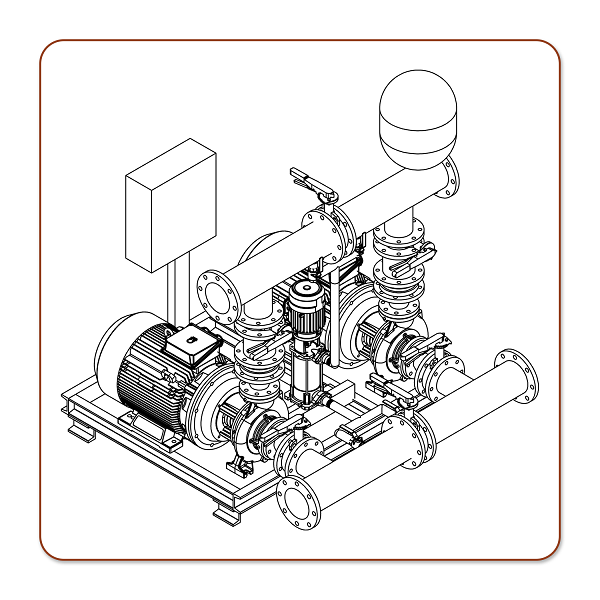

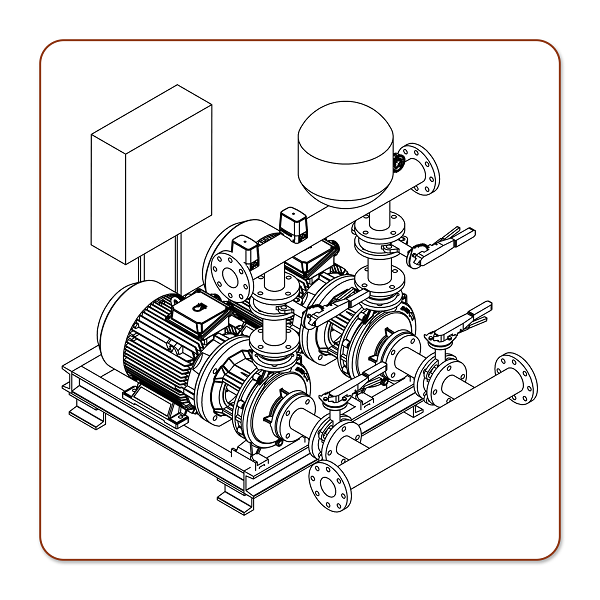

Кожна насосна станція пожежогасіння (станція АПГ) – це комплектний пристрій зібраний, випробуваний та готовий до підключення. Зовнішній вигляд установки наведено на схемі насосної станції. Станція АПГ включає в себе від 2-х до 3-х насосів, з’єднаних паралельно. Насоси розташовані на загальній рамі, з гідравлічною обв’язкою, шафою управління, датчиками та загальною кабельною розводкою.

Розміщення запірної арматури на всмоктувальному та напірному колекторах забезпечує можливість заміни або ремонту будь-якого з насосів і зворотних клапанів без порушення вимог щодо забезпеченості подачі води.

Для захисту від гідроударів насосна станція включає мембранний бак ємністю 12 літрів і арматуру для його з’єднання з вихідним колектором.

Трубна обв’язка виготовлена ​​із звичайної або нержавіючої сталі, придатна для з’єднання з будь-якими трубами, що використовуються в обладнанні будівель та споруд. Діаметр труб насосної станції відповідає її продуктивності та проєктної документації.

Реле тиску, встановлене на напірному трубопроводі, служить для перемикання станції між робочим та резервним насосом, на випадок, якщо робочий насос буде несправним, чи з якоїсь причини не зможе вийти на робочий режим. Манометри відображають показання поточного тиску в системі.

Принцип роботи насосної станції пожежогасіння

Насосна станція забезпечує підтримку вихідного тиску в пожежному водопроводі у випадку виникнення пожежі на об’єкті. Для цього шафа управління використовує зовнішній сигнал  про виникнення пожежі, та вмикає робочий насос на максимальну потужність (прямий пуск). Якщо з будь-якої причини робочий насос не може забезпечити тиск, реле тиску, яке встановлене на напірному колекторі, перемикає робочий насос на резервний, який має замінити в роботі робочий насос.

У функції шафи управління станцією пожежогасіння входить:

• режим автоматичної роботи станції (основний режим)
• ручний пуск та зупинка насосних агрегатів (режим перевірки насосів)
• автоматичну зміну включення насосних агрегатів як “робочий” на “резервний” у процесі роботи при виникненні нештатних ситуації в роботі станції
• відключення насосних агрегатів при коротких замиканнях, тривалих перевантаженнях та не фазних режимах роботи (реле контролю фаз)
• відображення інформації про роботу насосів (режим Аварії)

У базовому виконанні використовується шафа управління, що реалізує прямий запуск електродвигунів насосів потужністю до 22 кВт.

Для насосів з електродвигунами потужністю більше 22 кВт рекомендується використовувати шафу управління зі схемою запуску насосів “трикутник-зірка”.

Монтаж насосної станції пожежогасіння

Насосна установка пожежогасіння монтується на рівному та міцному бетонному фундаменті. Маса фундаменту має у 1,5-2 рази перевищувати масу насосної станції. Кріплення станції до фундаменту здійснюється за допомогою болтів, закладених у фундамент на глибину не менше 150 мм. Найменша відстань від осі болта до межі фундаменту 100 мм.

Навколо насосної станції має бути залишено достатньо місця для робіт з обслуговування та її перевірки. З боку двигунів повинен залишатися вільний простір, достатній для того, щоб вузол електродвигуна можна було демонтувати без демонтажу насосної частини насоса зі станції, а також для забезпечення достатнього доступу повітря з метою охолодження електродвигунів. Рекомендовані мінімальні відстані до двигуна:

1. для двигунів потужністю до 5,5 кВт – 0.5 м;
2. для двигунів потужністю 7,5 кВт і більше – 1 м.

Для підключення станції до мережевих трубопроводів необхідно використовувати труби відповідних діаметрів. Геометрія трубопроводів, що підводять і відводять, повинна забезпечувати безперешкодне видалення повітря. Не допускати використання конфігурацій трубопроводів, при яких можлива поява повітряних порожнин.

Як замовити насосну станції пожежогасіння PRESSTO?

Якщо вам потрібна насосна станція пожежогасіння  ми готові надати кваліфіковану консультацію та підбір, погодити з вами кошторис та якість складових та аксесуарів, що застосовуються, а також у найкоротші терміни зібрати насосну станцію пожежогасіння та доставити на об’єкт для встановлення та виконати пусконалагоджувальні роботи.

Щоб ми змогли швидко підібрати та прорахувати насосну станції пожежогасіння, нам потрібна від вас наступна інформація:

• тип насосної станції
• кількість насосів
• розхід (в м3/год) та напір (в метрах)
• копію проєктної документації чи технічного завдання (за наявності)

ВАШЕ ЗАВДАННЯ – НАШЕ РІШЕННЯ!
